橡胶炭黑分散度测定仪

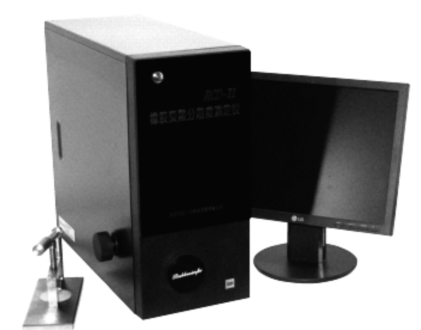

TD-TH橡胶炭黑分散度测定仪

测试原理：

橡胶炭黑分散度测定仪 根据国家标准GB-6030和国际标准ISO-11345设计：

当橡胶（硫化橡胶或混炼胶）被切割时，由于未分散的炭黑聚集体相对于周围橡胶介质来说，具有较高的硬度，会造成切割迹的偏离，致使被切割的表面粗糙不平，且未分散的炭黑聚集体越大，表面粗糙度就越大。采用一定角度的光线照射橡胶的被切割表面，将胶料表面的这些情况放大后直接反映到显示屏上，并被记录成数字影像。

数字影像由计算机进行处理，根据被切割表面凸起团块的大小和出现的频率，依据相关的标准自动评出炭黑分散度的分散等级（自动分级功能），表征橡胶中炭黑分散的程度。也可以与仪器中储存的图片进行直接比较（图像对比功能）。

测试方法：

使用专用刀具切割待测橡胶（硫化橡胶或混炼胶）胶样，露出新鲜的表面。将切好的胶样放入专用置样板。

通过光学系统将胶料表面放大反映到显示屏上，并被记录成数字影像。由计算机对于数字影像进行处理，进行图像对比分级。

技术参数：



测试面积：            1.6 mm×1.2 mm；

光学放大倍数：        60倍；

光源照射角：          30°；

总像素：              795(水平) × 596(垂直)

扫描系统：            625行，50场/秒

同步系统：            内同步/垂直同步锁定

水平清晰度：          600线

图像大小：            320×240像素；

图像格式：            BMP；

工作电源：           220V ／2A／50Hz。
